資料員一定要清楚的承壓管道水壓試驗標準

各種承壓管道系統和設備應做水壓試驗，非承壓管道系統和設備應做灌水試驗。

今天我們就來說一說各種承壓管道的水壓試驗標準是什么？

圖片

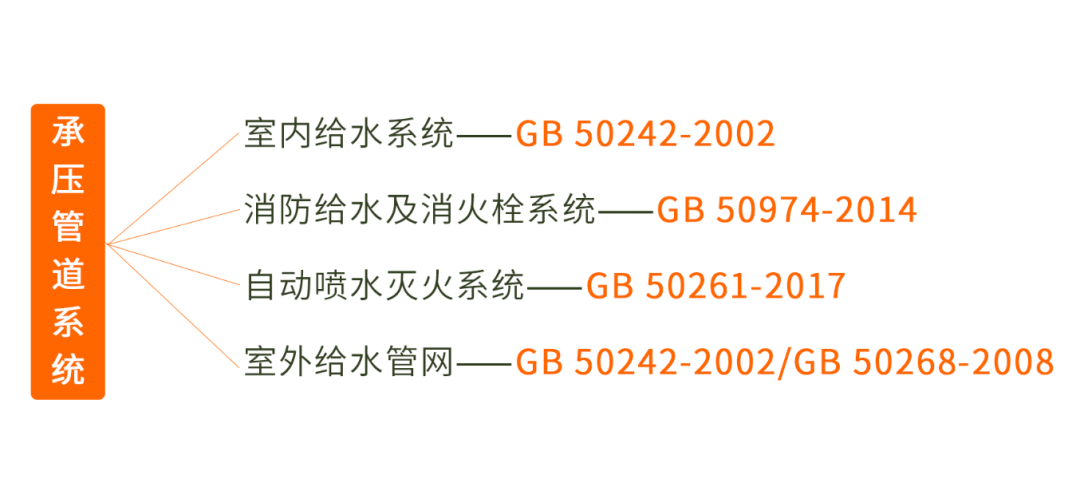

常見的承壓管道系統有室內給水系統、消防給水及消火栓系統、自動噴水滅火系統和室外給水管網。這四個系統，壓力試驗也分為四種，并且有各自的規范要求：
1.室內給水系統
根據《建筑給水排水及采暖工程施工質量驗收規范》GB 50242-2002：
——金屬及復合管給水管道在試驗壓力下觀測10分鐘，壓力降不應大于0.02MPa，然后降到工作壓力進行檢查，應不滲不漏；
——塑料管給水系統應在試驗壓力下穩壓1小時，壓力降不得超過0.05MPa，然后在工作壓力的1.15倍狀態下穩壓2小時，壓力降不超過0.03MPa，同時檢查各連接處不得滲漏。
2.消防及消火栓給水系統
根據《消防給水及消火栓系統技術規范》GB 50974-2014：
——消防給水系統的水源干管、進戶管和室內埋地管道應在回填前單獨或與系統同時進行水壓強度試驗和水壓嚴密性試驗。
——水壓強度試驗的測試點應設在系統管網的最低點。對管網注水時，應將管網內的空氣排凈，并應緩慢升壓，達到試驗壓力后，穩壓30min后，管網應無泄漏、無變形，且壓力降不應大于0.05MPa。
——水壓嚴密性試驗應在水壓強度試驗和管網沖洗合格后進行。試驗壓力應為系統工作壓力，穩壓24h，應無泄漏。
——氣壓嚴密性試驗的介質宜采用空氣或氮氣，試驗壓力應為0.28MPa，且穩壓24h，壓力降不應大于0.01MPa。
3.自動噴水滅火系統
根據《自動噴水滅火系統施工及驗收規范》GB 50261-2017：
——強度試驗和嚴密性試驗宜用水進行。干式噴水滅火系統、預作用噴水滅火系統應做水壓試驗和氣壓試驗。
——水壓強度試驗的測試點應設在系統管網的最低點。對管網注水時應將管網內的空氣排凈，并應緩慢升壓，達到試驗壓力后穩壓30min后，管網應無泄漏、無變形，且壓力降不應大于0.05MPa。
——水壓嚴密性試驗應在水壓強度試驗和管網沖洗合格后進行。試驗壓力應為設計工作壓力，穩壓24h，應無泄漏。
4.室外給水管網

室外給水管網水壓試驗，可以依據《建筑給水排水及采暖工程施工質量驗收規范》GB 50242-2002，也可以依據《給水排水管道工程施工及驗收規范》GB 50268-2008，具體看圖紙設計要求。

檢驗方法：管材為鋼管、鑄鐵管時，試驗壓力下10min內壓力降不應大于0.05MPa，然后降至工作壓力進行檢查，壓力應保持不變，不滲不漏；管材為塑料管時，試驗壓力下，穩壓1h壓力降不大于0.05MPa，然后降至工作壓力進行檢查，壓力應保持不變，不滲不漏。
根據《給水排水管道工程施工及驗收規范》GB 50268-2008（本規范適用于新建、擴建和改建城鎮公共設施和工業企業的室外給排水管道工程的施工及驗收）：給排水管道安裝完成后，應按要求進行管道功能性試驗，給水管道必須水壓試驗合格。
壓力管道應按本規范規定進行壓力管道水壓試驗，試驗分為預試驗和主試驗階段；
——預試驗階段：將管道內水壓緩緩地升至試驗壓力并穩壓30min，期間如有壓力下降可注水補壓，但不得高于試驗壓力；檢查管道接口、配件等處有無漏水、損壞現象；有漏水、損壞現象時應及時停止試壓，查明原因并采取相應措施后重新試壓。
——主試驗階段：停止注水補壓，穩定15min；當15min后壓力下降不超過表1中所列允許壓力降數值時，將試驗壓力降至工作壓力并保持恒壓30min，進行外觀檢查若無漏水現象，則水壓試驗合格。

管材種類
試驗壓力（MPa）
允許壓力降（MPa）
鋼管
P+0.5,且不小于0.9
0
球墨鑄鐵管
2P
0.3
P+0.5
預(自)應力鋼筋混凝土管、預應力鋼筒混凝土管
1.5P
P+0.3
現澆鋼筋混凝土管渠
1.5P
化學建材管
1.5P，且不小于0.8
0.02

表1
試驗合格的判定依據分為允許壓力降值和允許滲水量值，按設計要求確定；設計無要求時，應根據工程實際情況，選用其中一項值或同時采用兩項值作為試驗合格的最終判定依據。
壓力管道采用允許滲水量進行最終合格判定依據時，實測滲水量應小于或等于表2的規定及下列公式規定的允許滲水量。


管道內徑D?
(mm)

允許滲水量(L/min ·km)

焊接接口鋼管

球墨鑄鐵管、玻璃鋼管
預(自)應力混凝土管、
預應力鋼簡混凝土管
100
0.28
0.70
1.40
150
0.42
1.05
1.72
200
0.56
1.40
1.98
300
0.85
1.70
2.42
400
1.00
1.95
2.80
600
1.20
2.40
3.14
800
1.35
2.70
3.96
900
1.45
2.90
4.20
1000
1.50
3.00
4.42
1200
1.65
3.30
4.70
1400
1.75
—
5.00

表2
①當管道內徑大于表2規定時，實測滲水量應小于或等于如下計算允許滲水量：
鋼管：q=0.05√D
球墨鑄鐵管（玻璃鋼管）：q=0.1√Di
預（自）應力混凝土管、預應力鋼筒混凝土管：q=0.14√Di
②現澆鋼筋混凝土管渠實測滲水量應小于或等于如下計算
允許滲水量：q=0.014Di
③硬聚氯乙烯管實測滲水量應小于或等于如下計算
允許滲水量：q=3·Di/25·P/0.3α·1/1440
式中
  q——允許滲水量（L/min·km）；
Di——管道內徑;
P——壓力管道的工作壓力（MPa）；
α——溫度一壓力折減系數；當試驗水溫
0°~25°時，α取1；
25°~35°時，α取0.8；
35°~45°時，α取0.63。
