污水處理廠土建,安裝資料

污水處理廠土建資料和安裝資料分別需要做那些
我要回答

邀請別人回答

收藏

全部回答

  • 米雪艷鉑金專家

    2026-03-05 11:34:17

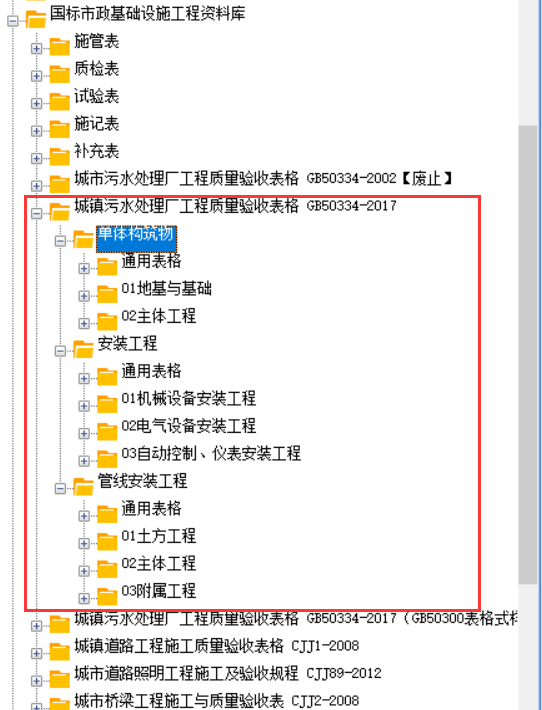

    檢驗批,可以看下國標市政里,有專用的檢驗批表

    其他隱蔽、物資、試驗這些,陜西市政2020的表里有的,優先用陜西的。


    點贊0

    回復 0

    舉報

  • 筑業小筑老師鉑金專家

    2026-03-05 11:24:12

    污水處理廠的土建和安裝資料是項目建設和驗收的核心依據,涵蓋設計、施工、驗收及運維全流程。以下是詳細的分類整理及注意事項:
    ---
    ### **一、土建工程資料**
    ####1. **設計文件**
    - **初步設計文件**:可行性研究報告、環境影響評價(環評)、工藝流程圖、總平面布置圖。
    - **施工圖設計**:結構圖紙(基礎、池體、建筑)、管道布置圖、高程圖。
    - **設計變更記錄**:變更申請單、審批意見、修改后的圖紙(需簽字蓋章)。
    #### 2. **施工資料**
    - **施工組織設計**:基坑支護方案、混凝土澆筑方案、防水施工方案。
    - **施工記錄**:
    - 土方工程:開挖記錄、回填壓實度檢測。
    - 混凝土工程:配合比報告、澆筑記錄、養護記錄、強度檢測報告。
    - 隱蔽工程驗收:鋼筋綁扎驗收、預埋件驗收、防水層驗收(附影像資料)。
    - **質量驗收**:分部分項工程驗收表(如池體閉水試驗報告)。
    #### 3. **材料證明**
    - 鋼筋、水泥、砂石等材料的出廠合格證、第三方檢測報告。
    - 防水材料(如SBS卷材)、防腐涂料的性能檢測報告。
    - 預埋件、管材(HDPE/PVC)的材質證明。
    #### 4. **安全與環保**
    - 基坑監測報告、沉降觀測記錄。
    - 施工期環境影響控制措施(如揚塵、噪聲監測)。
    ---
    ### **二、設備安裝資料**
    #### 1. **設備技術文件**
    - 設備采購合同、技術協議(性能參數、材質要求)。
    - 設備出廠合格證、銘牌照片、進口設備的商檢證明。
    - 操作維護手冊(含電氣原理圖、PLC程序備份)。
    #### 2. **安裝調試記錄**
    - **安裝過程**:
    - 設備基礎驗收記錄(水平度、螺栓預埋)。
    - 泵、風機、污泥脫水機的安裝記錄(同心度、振動測試)。
    - 管道安裝:焊接記錄(X光探傷報告)、壓力試驗記錄。
    - **電氣與自控**:
    - 電纜敷設記錄、絕緣電阻測試。
    - 儀表(pH計、流量計)校準證書。
    - PLC系統調試報告、聯動試車記錄。
    - **調試報告**:?jiǎn)螜C(jī)試運行記錄、72小時連續運行測試、性能驗收?qǐng)?bào)告。
    #### 3. **驗收文件**
    - 設備到貨驗收單(外觀檢查、配件清單)。
    - 安裝工程驗收證書(需建設、監理、施工三方簽字)。
    - 環保驗收文件(出水水質檢測報告、環保局批復)。
    ---
    ### **三、歸檔與合規要點**
    1. **資料完整性**:
    - 確保所有文件按時間順序編號,與施工進度同步歸檔。
    - 關鍵節點資料(如隱蔽工程、閉水試驗)需附影像記錄。
    2. **簽字蓋章**:
    - 設計變更、驗收單等文件需相關單位(設計院、監理、施工單位)簽章確認。
    - 檢測報告需由CMA認證機構出具。
    3. **常見問題**:
    - 材料證明缺失(如小型供應商未提供合格證)。
    - 調試報告數據不完整(如缺少連續運行數據)。
    - 隱蔽工程驗收影像記錄不清晰或未標注位置。
    4. **數字化管理**:
    - 建議使用工程管理軟件(如BIM系統)整合圖紙、施工記錄,便于后期運維追溯。
    ---
    ### **四、參考標準**
    - 《城鎮污水處理廠工程施工規范》(GB 51221)
    - 《給水排水管道工程施工及驗收規范》(GB 50268)
    - 《電氣裝置安裝工程驗收規范》(GB 50150)
    通過系統分類和嚴格審核資料,可確保項目順利通過竣工驗收,并為后續運維提供可靠依據。
