全部回答

•

  筑業小筑老師鉑金專家

  2025-12-15 18:01:50

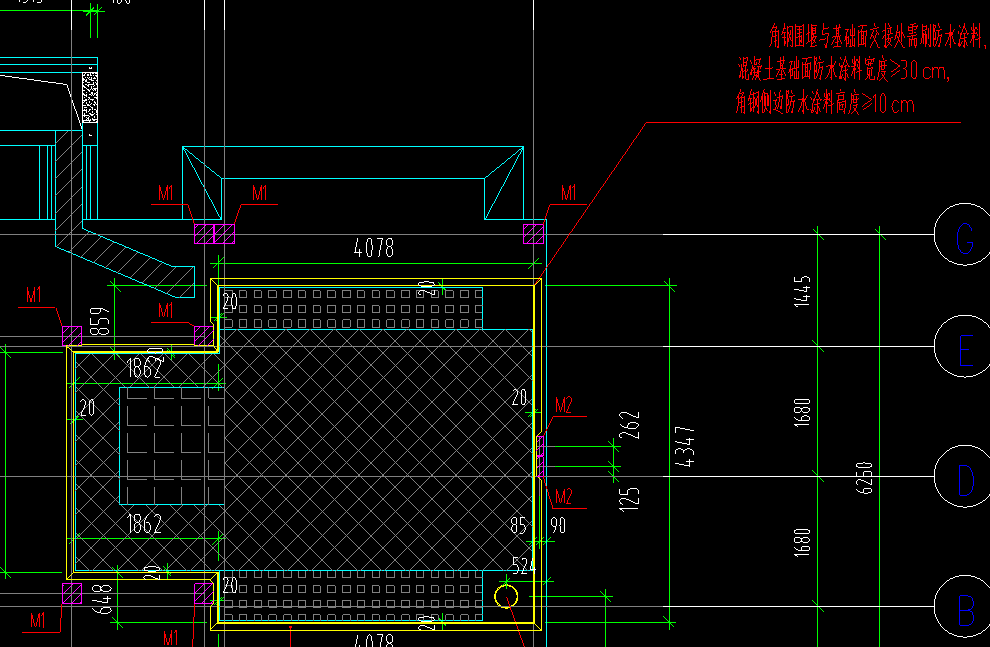

  換電站基礎角鋼圍堰的設計與施工需綜合考慮結構穩定性、防水防滲、抗腐蝕性及施工便利性。以下是關鍵步驟和技術要點：
  ---
  ### **一、角鋼圍堰設計要點**
  1. **功能定位** - **結構支護**：防止基礎周邊土體坍塌，確保換電站設備基礎的穩定性。
  - **防水隔離**：阻擋地下水位或地表水滲透，保護基礎混凝土澆筑質量。
  - **施工導向**：作為基礎模板的支撐骨架，輔助定位。
  2. **材料選擇** - **角鋼規格**：常用Q235B材質，規格可選L50×5至L100×10（根據荷載計算確定）。
  - **連接件**：配套螺栓（8.8級高強螺栓）或焊接材料（E43/E50焊條）。
  - **防腐處理**：熱浸鍍鋅（厚度≥85μm）或環氧富鋅底漆+面漆（干膜總厚度≥120μm）。
  3. **結構設計**
  - **圍堰形式**：單層/雙層角鋼框架，間距0.8~1.5m，必要時增設橫向肋板（槽鋼或鋼板）。
  - **埋深要求**：深入地下至少0.5m，高于地下水位線0.3m以上。
  - **排水系統**：圍堰外側設排水溝（300×300mm）及集水井（φ600mm），配備潛水泵。
  ---
  ### **二、施工流程（分步詳解）**
  1. **測量放線**
  - 采用全站儀定位圍堰軸線，放線誤差≤5mm，插打定位樁標記角鋼安裝點。
  2. **土方開挖** - 分層開挖至設計標高，邊坡坡度1:1（砂土）或1:0.5（黏土），坡面覆蓋土工膜防滲。
  3. **角鋼安裝** - **預加工**：角鋼切割后坡口打磨，鉆孔間距按設計圖（通常@200mm）。
  - **垂直度控制**：采用激光垂準儀校準，偏差≤1‰H（H為角鋼高度）。
  - **節點加固**：節點處焊接加勁板（厚度≥6mm），雙面滿焊，焊縫高度≥6mm。
  4. **防水處理** - 內側鋪設1.5mm厚HDPE防水卷材，接縫熱熔焊接；外側涂刷聚氨酯防水涂料（2遍，厚度≥2mm）。
  5. **回填與壓實** - 分層回填黏土（每層300mm），壓實度≥93%；角鋼背側回填級配砂石，增強排水。
  ---
  ### **三、質量控制標準**
  | 項目 | 允許偏差 | 檢測方法 |
  |----------------|--------------------|------------------------|
  | 角鋼垂直度 | ≤3mm/m | 線錘或激光測量儀 |
  | 圍堰平面位置 | ±10mm | 全站儀復核 |
  | 焊縫質量 | Ⅱ級焊縫（無氣孔、夾渣） | 超聲波探傷（抽查20%） |
  | 防腐層厚度 | ≥設計值90% | 磁性測厚儀 |
  ---
  ### **四、常見問題解決方案**
  1. **角鋼變形**
  - **預防**：吊裝時使用專用夾具，避免撞擊；安裝后增設臨時斜撐。
  - **矯正**：采用液壓千斤頂冷矯正，變形量＞3%時更換材料。
  2. **滲漏水**
  - **處理**：滲漏點注漿（環氧樹脂漿液），外側增設止水鋼板（3mm厚，L型）。
  3. **焊接缺陷**
  - **返修**：砂輪打磨缺陷部位，重新焊接并探傷復檢。
  ---
  ### **五、經濟性優化建議**
  - **模塊化設計**：預制角鋼單元（3m一段），減少現場焊接量，節省20%工期。
  - **替代方案**：在低水位區域可采用SPUA噴涂聚脲彈性體替代部分角鋼，降低成本15%。
  ---
  ### **注意事項**
  - 雨季施工時，圍堰頂部需設置防雨棚，防止積水浸泡基坑。
  - 角鋼與混凝土基礎接觸面應涂刷瀝青隔離劑，避免電化學腐蝕。
  通過精細化設計和嚴格施工控制，角鋼圍堰可有效保障換電站基礎工程的質量與安全。建議在關鍵節點采用BIM技術進行碰撞檢測，優化施工方案。
