管道電子力量表安裝資料有哪些

管道電子力量表安裝，需要做什么資料？檢驗批要怎么劃分？

我要回答

邀請別人回答

全部回答

周路路鉑金專家

2025-12-12 09:28:33

您做的是什么工程？目前用的哪個模板庫的表格？

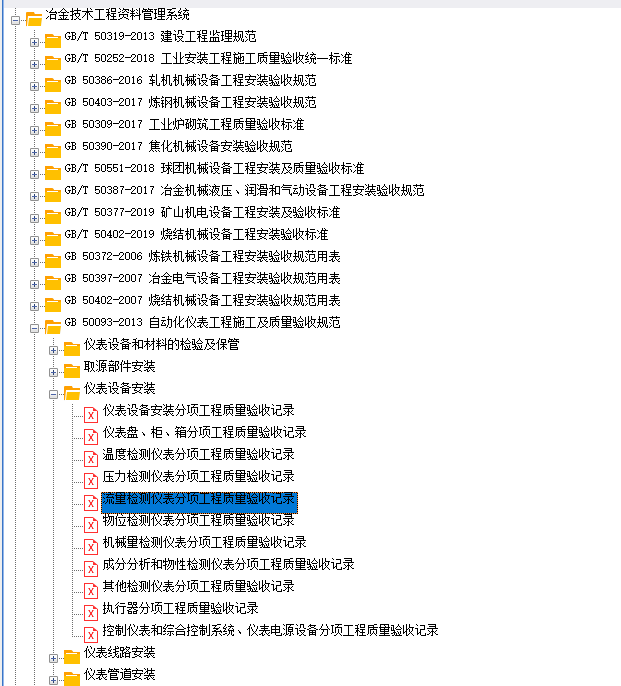

冶金的模板庫里有這個表格可以參考看看是否適用

點贊0

回復 0

舉報

我的回答

提交取消

回復
筑業小筑老師鉑金專家

2025-12-12 08:55:29

管道電子力量表（如電磁流量計、電子式壓力/流量儀表）的安裝資料通常包括以下內容，確保正確安裝和安全運行：
---
### **1. 產品技術資料**
- **產品說明書**：包含安裝步驟、接線圖、尺寸圖、功能說明等。
- **技術參數表**：量程、精度、電源要求、輸出信號（4-20mA、RS485等）、防護等級（IP等級）。
- **材質證明**：接觸介質的部件材質（如電極、襯里）是否與介質兼容（如耐腐蝕性）。
---
### **2. 安裝環境要求**
- **環境條件**：溫度范圍、濕度、震動/沖擊限制（避免強振動環境）。
- **電磁兼容性（EMC）**：避開強電磁干擾源（如變頻器、大功率電機）。
- **防護措施**：是否需要防爆認證（如Ex d/IIC T6）、戶外安裝的防水防塵要求。
---
### **3. 管道安裝要求**
- **管道參數**：管道直徑、材質、介質類型（液體/氣體）、溫度、壓力、流速范圍。
- **直管段要求**：前后直管段長度（通常前10D后5D，D為管徑），確保流體穩定。
- **安裝方向**：流量計需水平/垂直安裝（依類型而定，避免氣泡或沉淀影響）。
- **閥門位置**：確保閥門安裝在流量計下游，避免關閉時壓力沖擊。
---
### **4. 安裝步驟指南**
- **機械安裝**：
- 法蘭連接：配對法蘭規格、螺栓扭矩值、密封墊片材質。
- 焊接式安裝：焊接工藝要求（避免高溫損壞傳感器）。
- 插入式安裝：開孔尺寸、插入深度校準。
- **電氣安裝**：
- 電源接線：電壓（24VDC/220VAC）、接地要求（單獨接地，避免干擾）。
- 信號線：屏蔽電纜類型（如雙絞線）、走線避讓動力電纜。
- 接地規范：傳感器與管道間需等電位連接（尤其在非金屬管道中）。
---
### **5. 校準與調試文件**
- **零點校準**：空管狀態下的零點校準步驟。
- **參數設置**：介質密度、管道尺寸、單位切換（如m3/h、L/min）。
- **通訊配置**：Modbus地址、波特率設置（若支持通訊功能）。
---
### **6. 安全與合規文件**
- **安全警告**：電氣安全、高壓介質操作注意事項。
- **認證證書**：CE、UL、ATEX（防爆）、CPA（計量許可證）等。
- **合規性聲明**：符合行業標準（如GB/T、ISO、DIN）。
---
### **7. 維護與故障處理**
- **日常維護**：電極清潔周期、襯里檢查、密封性測試。
- **故障代碼表**：常見報警（如空管報警、信號超限）的解決方法。
- **備件清單**：推薦更換的部件型號（如O型圈、保險絲）。
---
### **8. 圖紙與圖表**
- **安裝示意圖**：標注尺寸、流向箭頭、前后直管段。
- **接線圖**：端子定義、電源/信號線連接方式。
- **管道系統圖**：流量計在整體系統中的位置（如泵、過濾器附近）。
---
### **9. 用戶定制文件（如適用）**
- **定制協議**：特殊功能（如批量控制、數據記錄）的配置說明。
- **驗收標準**：安裝后的性能測試方法（如重復性、線性度測試）。
---
### **注意事項**
1. **遵循標準**：安裝需符合國家或行業標準（如《自動化儀表工程施工及驗收規范》GB 50093）。
2. **專業協助**：復雜場景（如高溫高壓、腐蝕性介質）建議聯系廠家技術支持。
3. **記錄存檔**：保留安裝記錄、校準報告，便于后續維護或?qū)徲嫛?br />建議向設備供應商索取完整的安裝包（含上述資料），并在施工前進行技術交底，確保符合現場實際條件。
